Видео уроки cisco. ICND1. Создание таблицы узлов (cisco ip host table)

Лабораторная работа №5

Как правило доступ к сетевым устройствам осуществляется с помощью telnet или ssh, с последующим указанием ip-адреса узла. Но представьте если у вас в сети сотни роутеров или свичей! Запомнить все ip-адреса будет весьма проблематично. Куда удобнее обращаться к устройству по имени, а не по ip-адресу.

Для этого в устройствах cisco создается так называемая таблица узлов (host table), в которой приводится соответствие имени устройства и ip-адреса.

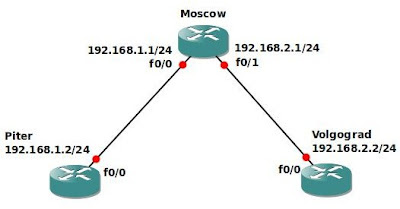

Предположим у нас существует следующая схема:

Настройки для роутера Moscow будут выглядеть следующим образом:

Router>en
Router#conf t
Router(config)#hostname Moscow
Moscow(config)#int fa0/0
Moscow(config-if)#no shutdown
Moscow(config-if)#ip address 192.168.1.1 255.255.255.0
Moscow(config-if)#exit
Moscow(config)#int fa0/1
Moscow(config-if)#no shutdown
Moscow(config-if)#ip address 192.168.2.1 255.255.255.0

Настройки для роутера Piter:

Router>en

Router#conf t

Router(config)#hostname Piter

Piter(config)#int fa0/0

Piter(config-if)#no shutdown

Piter(config-if)#ip address 192.168.1.2 255.255.255.0

Настройки для роутера Volgograd:

Router>en

Router#conf t

Router(config)#hostname Volgograd

Volgograd(config)#int fa0/0

Volgograd(config-if)#no shutdown

Volgograd(config-if)#ip address 192.168.2.2 255.255.255.0

Для проверки настроек проверим связь между роутерами. Для этого осуществим ping c роутера Moscow до роутеров Piter и Volgograd:

Moscow#ping 192.168.1.2

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 192.168.1.2, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 4/10/28 ms

Moscow#ping 192.168.2.2

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 192.168.2.2, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 4/16/40 ms

Как видим, ping прошел успешно. Однако, при проверке можно использовать имя роутера, вместо ip-адреса. Для этого на роутере Moscow создадим host table

Moscow(config)#ip host Piter 192.168.1.2

Moscow(config)#ip host Volgograd 192.168.2.2

Теперь проверим доступность узлов используя их имя, а не ip-адрес

Moscow#ping Piter

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 192.168.1.2, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 4/11/32 ms

Moscow#ping Volgograd

Type escape sequence to abort.

Sending 5, 100-byte ICMP Echos to 192.168.2.2, timeout is 2 seconds:

!!!!!

Success rate is 100 percent (5/5), round-trip min/avg/max = 4/6/16 ms

При решении проблем в сети, этот способ намного удобнее и быстрее, нежели использование ip-адресов.

Для просмотра таблицы узлов используйте команду show hosts

Mocsow#show hosts

Default domain is not set

Name/address lookup uses domain service

Name servers are 255.255.255.255

Codes: UN - unknown, EX - expired, OK - OK, ?? - revalidate

       temp - temporary, perm - permanent

       NA - Not Applicable None - Not defined

Host                      Port  Flags      Age Type   Address(es)

Piter                     None  (perm, OK)  0   IP    192.168.1.2

Volgograd                 None  (perm, OK)  0   IP    192.168.2.2

Аналогичную таблицу узлов можно создать и на остальных роутерах. Для успешного ping-a между роутером Piter и Volgograd необходима статическая маршрутизация, о которой мы поговорим чуть позже.

P.S. Если вы запускаете роутеры в GNS3 впервые, то не забудьте вычислить для них idle pc, как это было показано ранее, это позволит существенно снизить нагрузку на ваш компьютер.

Рекомендуется смотреть в HD качестве

Вопросы для проверки освоенного материала:

1)Для чего используют таблицы узлов?

2)Как добавить узел в таблицу узлов?

3)Можно ли осуществлять ping по имени удаленного узла?
