Видео уроки cisco. Cisco ASA 8.4(2) в GNS3. Запускаем ASDM (asa 8.4 asdm in gns3)

В предыдущем уроке мы рассмотрели как запускать Cisco ASA. В данном уроке речь пойдет о том, как запустить Cisco ASA с прошивкой 8.4(2) в GNS3, а затем подключиться к ней с помощью ASDM (Cisco Adaptive Security Device Manager).
Приступим к настройкам. Переходим Edit>Preferences>Qemu>ASA
Задаем имя устройства: ASA2
RAM:1024
NIC:6
Qemu Options: -m 1024 -icount auto -hdachs 980,16,32
Указываем пути для предварительно скаченных файлов asa842-initrd.gz и asa842-vmlinuz. Дописываем kernel cmd line-append ide_generic.probe_mask=0x01 ide_core.chs=0.0:980,16,32 auto nousb console=ttyS0,9600 bigphysarea=65536


Жмем Apply, а затем OK. Перетаскиваем символ ASA firewall в рабочую
область и выбираем созданный нами профиль ASA2
Запускаем. Появится окошко QEMU(ASA2). Подключаемся по консоли и ждем окончания загрузки.


Введем два ключа

ciscoasa> en
Password:
ciscoasa# conf t
ciscoasa(config)#
ciscoasa(config)# activation-key 0x4a3ec071 0x0d86fbf6 0x7cb1bc48 0x8b48b8b0 0xf317c0b5

Validating activation key. This may take a few minutes...

Failed to retrieve permanent activation key.

Failover is different.

   running permanent activation key: Restricted(R)

   new permanent activation key: Unrestricted(UR)

WARNING: The running activation key was not updated with the requested key.

Proceed with update flash activation key? [confirm]

The flash permanent activation key was updated with the requested key,

and will become active after the next reload.
ciscoasa(config)# activation-key 0xb23bcf4a 0x1c713b4f 0x7d53bcbc 0xc4f8d09c 0x0e24c6b6

Validating activation key. This may take a few minutes...

Failover is different.

   running permanent activation key: Restricted(R)

   new permanent activation key: Unrestricted(UR)

WARNING: The running activation key was not updated with the requested key.

Proceed with update flash activation key? [confirm]

The flash permanent activation key was updated with the requested key,

and will become active after the next reload.

Второй ключ будет очень долго ставиться (у меня минут 10 висит), так что не пугайтесь.

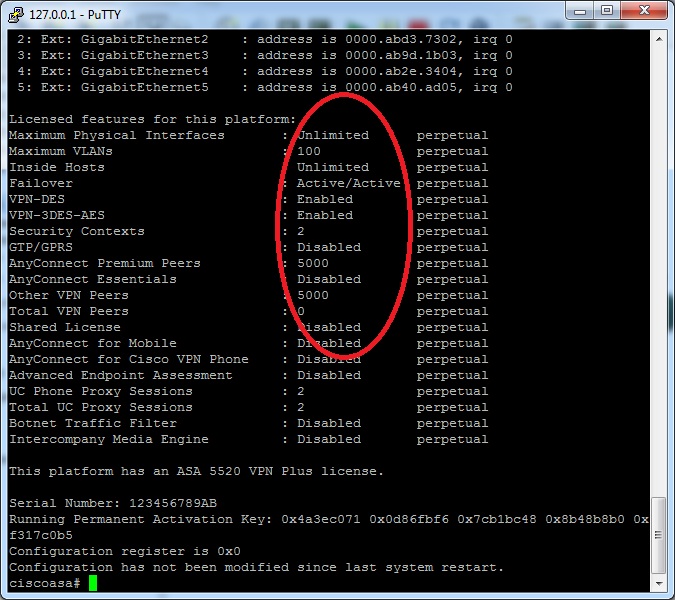

Затем перезагружаем устройство. После перезагрузки набираем show ver, чтобы увидеть доступные функции и версию прошивки.

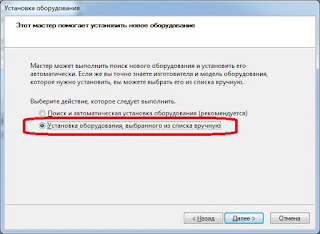

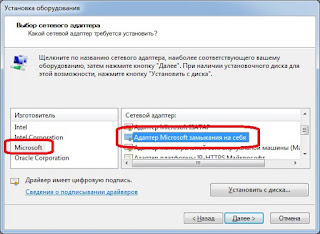

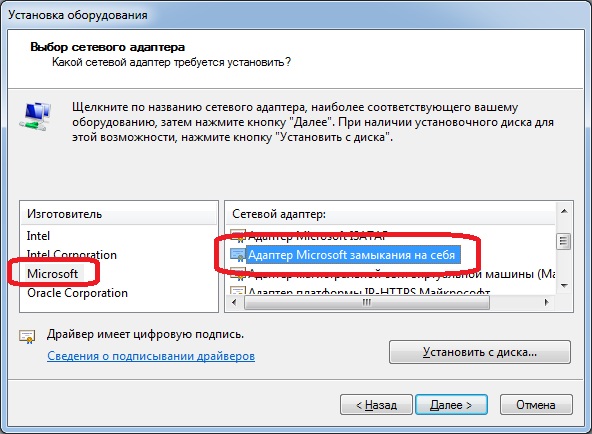

Теперь необходимо создать на компьютере loopback интерфейс, если он у вас еще не создан. Для этого жмем клавиши win+R, набираем cmd, жмем enter и в открывшемся окне набираем hdwwiz.exe и снова жмем enter. Начнется установка нового оборудования



В сетевых адаптерах должен появиться еще один (loopback). Затем придется перезагрузить компьютер, чтобы этот адаптер отобразился в GNS3.
Соберем следующую схему:

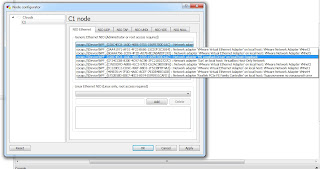

Перетащив облако в рабочую область кликните по нему дважды левой кнопкой мыши, откройте свойства NIO Ethernet и выберете loopback интерфейс.

Сконфигурируйте интерфейс ASA:
interface GigabitEthernet0
 nameif outside
 security-level 0
 ip address 100.100.100.1 255.255.255.0
 no shutdown
На loopback интерфейсе пропишите ip 100.100.100.2.

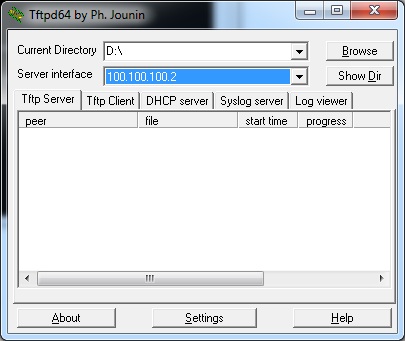

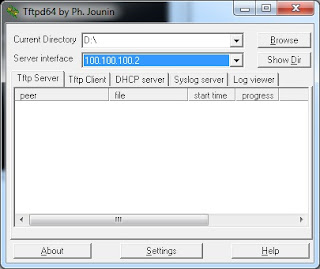

Затем вам понадобится какой-нибудь tftp сервер (я использую ttpd64). Скачайте сам asdm.
Сохраните его в папку, которая расшарена для tftp.


Закачаем файл на ASA:
ciscoasa(config)# copy tftp: flash:
Address or name of remote host []? 100.100.100.2
Source filename []? asdm-647.bin
Destination filename [asdm-647.bin]?

Проверим что файл закачался
ciscoasa(config)# show flash:
--#--  --length--  -----date/time------  path
    3  4096        Apr 18 2013 07:48:50  log
   11  4096        Apr 18 2013 07:48:54  coredumpinfo
   12  59          Apr 18 2013 07:48:54  coredumpinfo/coredump.cfg
   18  196         Apr 18 2013 07:48:54  upgrade_startup_errors_201304180748.log
   19  196         Apr 18 2013 07:54:28  upgrade_startup_errors_201304180754.log
   20  196         Apr 18 2013 09:02:34  upgrade_startup_errors_201304180902.log
   14  196         Apr 18 2013 09:06:57  upgrade_startup_errors_201304180906.log
   21  17902288    Apr 18 2013 09:27:12  asdm-647.bin

268136448 bytes total (250175488 bytes free)

Произведем необходимые настройки
ciscoasa(config)# enable password cisco
задали пароль для привилигированного режима
username admin password cisco privilege 15
создали пользователя
ssh 100.100.100.0 255.255.255.0 outside
задали с какого интерфейса и с какой сети можно подключаться по ssh
crypto key generate rsa modulus 1024
сгенерировали ключ
aaa authentication ssh console LOCAL
указали какую базу использовать для аутентификации
ciscoasa(config)# asdm image flash:asdm-647.bin
указали где расположен файл asdm
ciscoasa(config)# http server enable
включили http сервер (на самом деле https)
ciscoasa(config)# http 100.100.100.0 255.255.255.0 outside

указали с какого интерфейса и с какой сети можно подключаться к http серверу

У вас должен быть установлен Java Runtime 5.
Открываем Internet Explorer и заходим по адресу https://100.100.100.1
Нажимаем "Продолжить открытие этого веб-узла"
Нажимаем "Install ASDM Launcher and Run ASDM"

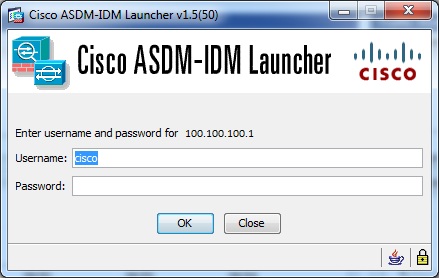

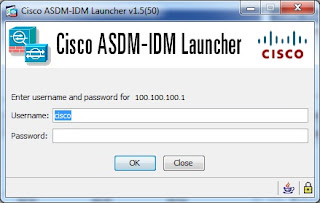

Вводим данные созданного ранее пользователя, после чего начнется скачивание файла dm-launcher.msi. После установки запустится вот такое окно.
Вводим username: admin, password:cisco
В результате запустится ASDM

Подписывайтесь на мой канал youtube
Рекомендуется смотреть в HD качестве.
