Подключение GNS3 к реальной физической сети

Существует два способа подключения GNS3 к реальной физической сети.

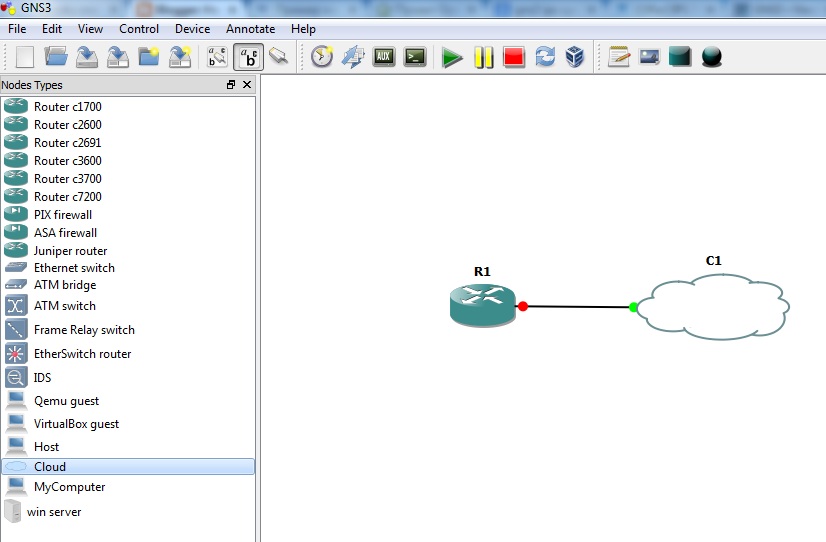

Первый способ возможен если ваш компьютер подключен к свичу или роутеру, в общем к локальной сети. И вы хотите чтобы ваше виртуальное устройство было "видимым" в этой сети.  Подключим виртуальный роутер к локальной сети. Для этого собираем следующую схему
 У облака в качестве интерфейса указываем "Подключение по локальной сети"

Т.е. в этом случае, физический сетевой адаптер вашего компьютера выступает в качестве сетевого моста (bridge) для GNS3. IP-address моего компьютера 192.168.1.10. Зададим виртуальному роутеру ip-адрес из этой же сети.
R1>en
R1#conf t
R1(config)#int fa0/0
R1(config-if)#no shut
R1(config-if)#ip address 192.168.1.1 255.255.255.0
R1(config-if)#end
R1#ping 192.168.1.10

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 192.168.1.10, timeout is 2 seconds:
.!!!!
Success rate is 80 percent (4/5), round-trip min/avg/max = 8/21/56 ms

Теперь наш роутер "видится" из локальной сети.

Второй способ нам подходит когда мы не хотим или не можем (компьютер не подключен к коммутирующему оборудованию) использовать локальную сеть. В этом случае нам понадобится loopback интерфейс. Если у вас нет этого интерфейса, его необходимо создать.
Для этого жмем клавиши win+R, набираем cmd, жмем enter и в открывшемся окне набираем hdwwiz.exe и снова жмем enter. Начнется установка нового оборудования
В сетевых адаптерах должен появиться еще один (loopback). Затем придется перезагрузить компьютер, чтобы этот адаптер отобразился в GNS3.

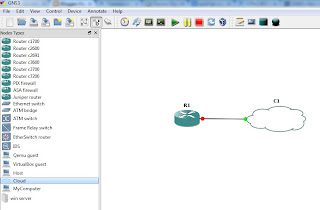

Теперь соберем аналогичную схему
Но теперь у облака в качестве адаптера укажем loopback интерфейс
Пропишем на loopback интерфейсе ip-address 10.10.10.1
Виртуальному роутеру присвоим адрес 10.10.10.2
R1>en
R1#conf t
R1(config)#int fa0/0
R1(config-if)#no shut
R1(config-if)#ip address 10.10.10.2 255.255.255.0
R1(config-if)#end
R1#ping 10.10.10.1

Type escape sequence to abort.
Sending 5, 100-byte ICMP Echos to 10.10.10.1, timeout is 2 seconds:
.!!!!
Success rate is 80 percent (4/5), round-trip min/avg/max = 8/10/12 ms

Теперь мы можем использовать свой компьютер в топологиях GNS3.
