Добавление VirtualBox в GNS3 (VirtualBox in GNS3)



В предыдущем уроке мы рассмотрели Virtual PC Simulator в качестве способа добавления компьютера в топологию сети.
В данном уроке рассмотрим включение VirtualBox в сеть GNS3.

Для начала у вас должен быть установлен VirtualBox. Скачать его можно тут. Уверен что с установкой проблем не возникнет. Затем следует поднять в VirtualBox какую-нибудь ОС(windows, linux, и т.д.), при этом никаких дополнительных настроек делать не надо, GNS3 все сделает сам.

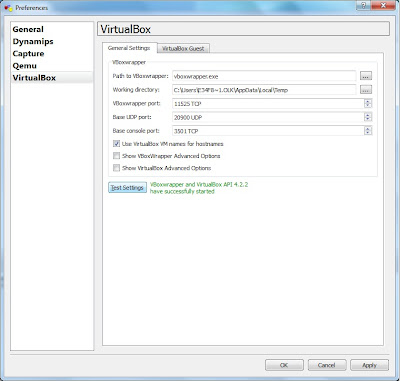

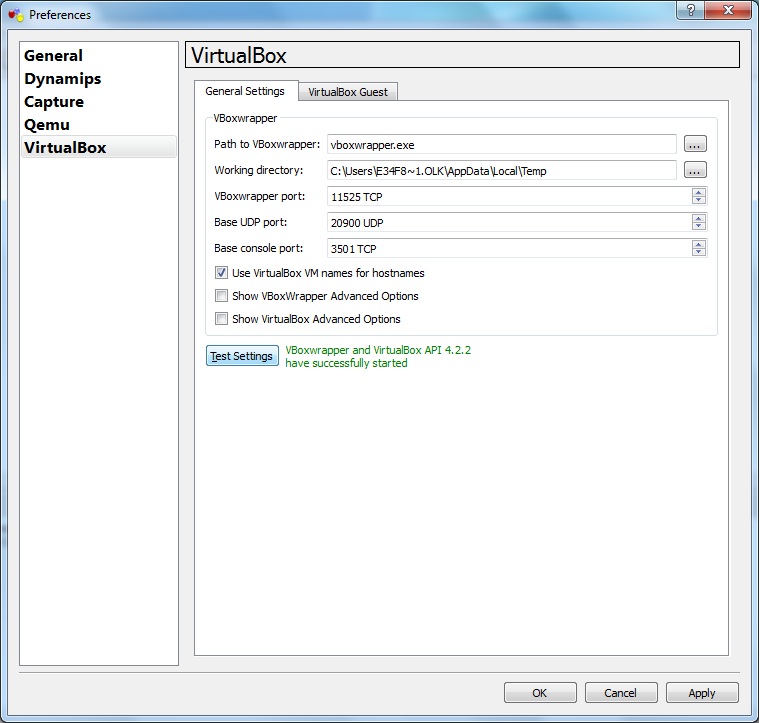

Теперь можно приступить к настройке GNS3. Для начала необходимо проверить работу VBoxwrapper нажав на кнопку Test Settings, как это показано на рис. 1. Если все нормально, то должна появиться зеленая надпись рядом с кнопкой.


Рис. 1. Тестирование VBoxwrapper

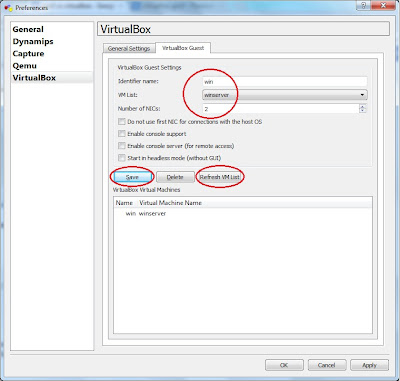

Перейдем к конфигурированию VirtualBox Guest. Выставим параметры как на рис. 2.
Рис. 2. Настройка VirtualBox Guest


Затем нажмем кнопку Save. Если в VM List не отображается ваша виртуальная машина, то нужно нажать на кнопку Refresh VM List.
Перетащим в рабочую область GNS3 наш сконфигурированный VirtualBox guest

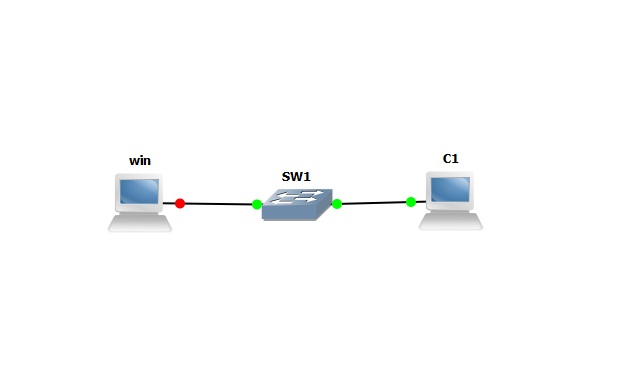

Добавим в схему Ethernet switch и Virtual PC (как это сделать описывалось в предыдущем уроке). Соберем схему показанную на рис. 4.
Рис. 4. Схема
Запустим VirtualBox Guest (либо нажав правой кнопкой на устройство и выбрав start, либо нажав на зеленую кнопку “play” на верхней панели). Запустится виртуальная машина.
Пропишем ей ip-адрес 1.1.1.2/24 на “Подключение по локальной сети 2”
На “Подключение по локальной сети” Virtualbox автоматически настраивает NAT. Это сетевое подключение можно просто отключить если оно не требуется. Сконфигурируем ip-адерс 1.1.1.1/24 на Virtual PC(как это делается) и проверим доступность VirtaulBox машины
Как видим ping осуществлен, VirtualBox успешно интегрирован в топологию GNS3.
Абсолютно так же можно соединить несколько виртуальный машин VirtualBox в сеть(как это показано в видео). Следует оговориться, что если вы хотите использовать в своей топологии несколько виртуальных компьютеров, то и в VirtualBox необходимо устанавливать несколько гостевых систем. Использовать дважды одну виртуальную машину не получится.


Рекомендуется смотреть в HD качестве

6 комментариев:

  1. Здравствуйте,спасибо за статью.При нажатии на кнопку Test settings ошибка выходит failed to load vboxapi please check your virtualbox installation.С этим не сталкивались?

    ОтветитьУдалить
    Ответы
    1. добрый день. с такой проблемой не сталкивался, но думаю что проблема либо в старой версии виртуалбокса либо в нестандартном пути папки(куда установлен виртуалбокс)
      gns3 используете последнюю версию? там куча исправлений для работы с виртуалбоксом

      Удалить
    2. или обновить верию виртуал бокса, с другими вариантами пока нестикался.

      Удалить
  2. Да использовал последнюю версию gns3,удалил ее,поставил более старую версию и заработало нормально.Спасибо!

    ОтветитьУдалить
  3. Уффф видать ребята из GNS3 перекроили и интерфейс и принцип работы, от нехер делать смыли все статьи и учебники в унитаз. Нифига настроить не могу ни Virtualbox Ни qemu ни по одному видео уроку нифига не работает. Какая же пичаль.

    ОтветитьУдалить
    Ответы
    1. Я пока продолжаю использовать старую версию 0.8.7. Новая ещё сырая...

      Удалить
