Видео уроки cisco. ICND1. Switch в GNS3 и в Cisco Packet Tracer

Лабораторная работа №6

Если до этого вы не работали с коммутаторами, то рекомендуется сначала ознакомиться с лекцией №1 и №2.

К сожалению в gns3 не реализована эмуляция коммутаторов cisco. Можно использовать Ethernet switch, однако данный вариант обладает минимум настроек, а если точнее, то позволяет настраивать только VLAN-ы на портах

В качестве второго варианта можно использовать образ cisco 3745 с модулем NM-16ESW. В этом случае он будет функционировать как свич L3 уровня(как Catalyst 3560). Для этого необходимо добавить образ cisco 3745 в gns3

Убедиться что модуль NM-16ESW вставлен в слот роутера

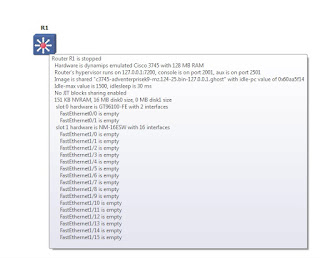

Если навести курсор мышки на роутер, то можно заметить, что к двум интерфейсам роутера(fa0/1-fa0/2) добавились 16 интерфейсов switch-модуля(fa1/0-fa1/15).
Именно эти интерфейсы нужно использовать при построении топологии сети и конфигурировании свича (к примеру при настройка switchport).

Или же можно использовать Cisco Packet Tracer для изучения функционала свичей.
После окончания загрузки свитча можно заметить, что по умолчанию свитч имеет имя switch, которое отображается в prompt-е(приглашении) устройства.
Для просмотра команд, доступных в пользовательском (user EXEC mode) режиме необходимо набрать знак “?
Switch>?
Exec commands:
 <1-99>      Session number to resume
 connect     Open a terminal connection
 disable     Turn off privileged commands
 disconnect  Disconnect an existing network connection
 enable      Turn on privileged commands
 exit        Exit from the EXEC
 logout      Exit from the EXEC
 ping        Send echo messages
 resume      Resume an active network connection
 show        Show running system information
 telnet      Open a telnet connection
 terminal    Set terminal line parameters
  traceroute Trace route to destination

Как и в роутерах, вы можете войти в привилегированный (privileged EXEC mode) режим с помощью команды enable или коротко en. Prompt устройства изменится на Switch#
Для просмотра команд, доступных в  привилегированном режиме также необходимо ввести “?”
Как и в роутерах, вход в режим глобального конфигурирования осуществляется с помощью команды configure terminal
Switch#conf t
Enter configuration commands, one per line. End with CNTL/Z.
Switch(config)#

Большая часть команд, которые вы уведите будут иметь такие же функции как и у роутера. К примеру команда hostname, как и у роутера, задает имя устройства(как правило имя выбирается в соответствии с функцией устройства или его географическим положением) :
Switch(config)#hostname Switch1
Switch1(config)#

Для выхода из режима глобального конфигурирования используется exit или end. Для выхода из привилегированного режима используйте disable.

Вы так же можете использовать функцию подсказок с частью слова в команде, например набрав show v? на экране появятся все доступные команды начинающиеся на "v".
Switch1#show v?
version vlan vtp


Так же команды можно завершать нажатием ТАВ. Например если вы наберете show run и нажмете ТАВ, Cisco CLI допишет ее автоматически
Switch1#show run
Switch1#show running-config

Команда show в свиче работает так же как и в роутере. Для просмотра основной информации о свиче наберите команду show version(или коротко show ver). Здесь можно увидеть модель свича, версию IOS, кол-во и тип интерфейсов.
Для просмотра всей конфигурации роутера наберите show running-config(или коротко show run)
Для пролистывания конфигурации используется space(страничное перелистывание) или enter(построковый вывод). Используйте Q или Tab для выхода.

Детальная информация по интерфейсу - show int название_интерфейса номер_порта. К примеру:

Switch1#show interfaces FastEthernet0/1
FastEthernet0/1 is down, line protocol is down (disabled)
 Hardware is Lance, address is 0050.0f8c.5c01 (bia 0050.0f8c.5c01)
BW 100000 Kbit, DLY 1000 usec,
    reliability 255/255, txload 1/255, rxload 1/255
 Encapsulation ARPA, loopback not set
 Keepalive set (10 sec)
 Half-duplex, 100Mb/s
 input flow-control is off, output flow-control is off
 ARP type: ARPA, ARP Timeout 04:00:00
 Last input 00:00:08, output 00:00:05, output hang never
 Last clearing of "show interface" counters never
 Input queue: 0/75/0/0 (size/max/drops/flushes); Total output drops: 0
 Queueing strategy: fifo
 Output queue :0/40 (size/max)
 5 minute input rate 0 bits/sec, 0 packets/sec
 5 minute output rate 0 bits/sec, 0 packets/sec
    956 packets input, 193351 bytes, 0 no buffer
    Received 956 broadcasts, 0 runts, 0 giants, 0 throttles
    0 input errors, 0 CRC, 0 frame, 0 overrun, 0 ignored, 0 abort
    0 watchdog, 0 multicast, 0 pause input
    0 input packets with dribble condition detected
    2357 packets output, 263570 bytes, 0 underruns
    0 output errors, 0 collisions, 10 interface resets
    0 babbles, 0 late collision, 0 deferred
    0 lost carrier, 0 no carrier
    0 output buffer failures, 0 output buffers swapped out


Просмотр таблицы mac-адресов(об этом чуть позже) - show mac-address-table
Просмотр основной информации по всем интерфейсам - show ip int brief
Чтобы сохранить конфигурацию - wr mem
Чтобы очистить - erase startup-config
При нажатии на стрелку вверх (на клавиатуре) выводятся введенные ранее команды.
Для удаления какой-либо строчки из конфигурации достаточно ввести команду
no строчка_которую_надо_удалить
например:
Switch(config)#no hostname Switch1

Что касается установки паролей, то тут все совершенно аналогично как и роутеров


Рекомендуется смотреть в HD качестве
