Добавление vmware в gns3 (vmware vs gns3)

Кроме virtualbox в gns3 можно добавить VMware.
Для начала вам понадобится установленный VMware Workstation (я использую 6ую версию) и несколько установленных в нем гостевых систем

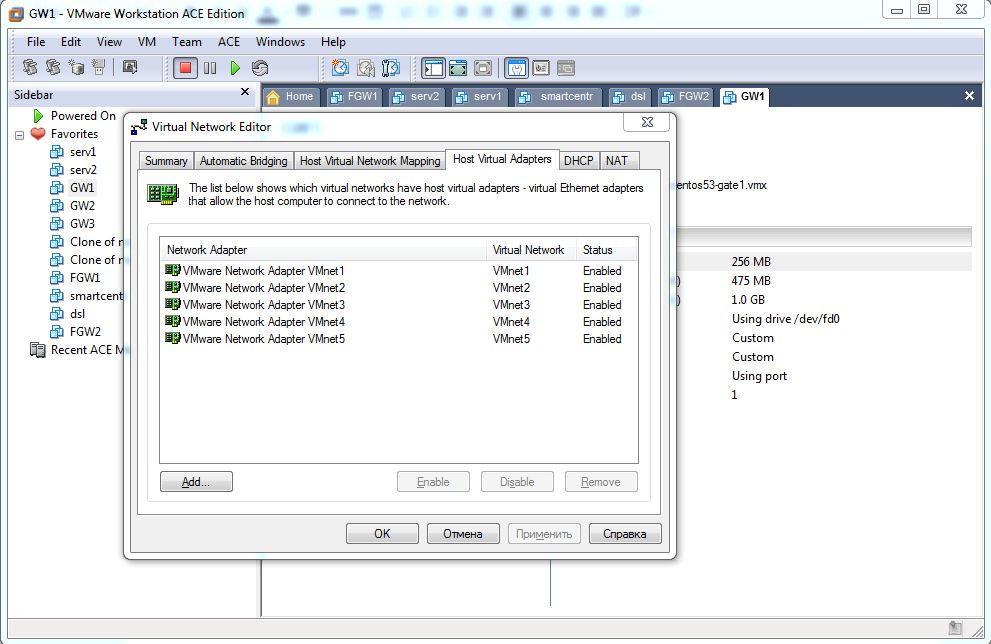

Далее нам необходимо добавить виртуальные адаптеры VMware в нашу систему. Для этого используется Edit -> Virtual network settings -> Host Virtual Adapters


Я добавил 5 VMnet-ов (виртуальные адаптеры vmware). После их добавления они отображаются в Сетевых подключениях системы.
Следует так же убедиться что в настройках Host Virtual Network Mapping всем VMnet-ам соответствуют их виртуальные адаптеры
Теперь настроим виртуальную машину. В настройках системы присвоим интерфейсу определенный VMnet. В моем примере это VMnet1.
На этом настройка VMware закончена. Перейдем к настройкам gns3.
В качестве виртуальной машины я буду использовать Windows Server 2003 и хочу чтобы на схеме она отображалась как сервер. Для этого сначала необходимо создать иконку. Откроем Edit -> Symbol Manager. В левом окне(available symbols) выберем значок сервера, нажмем на кнопку вправо (та что посередине) и в правом окне (customized node settings) укажем имя (win server) и тип (cloud), а затем нажмем apply и ok

После этого слева (в основном окне gns3) должен появиться наш символ

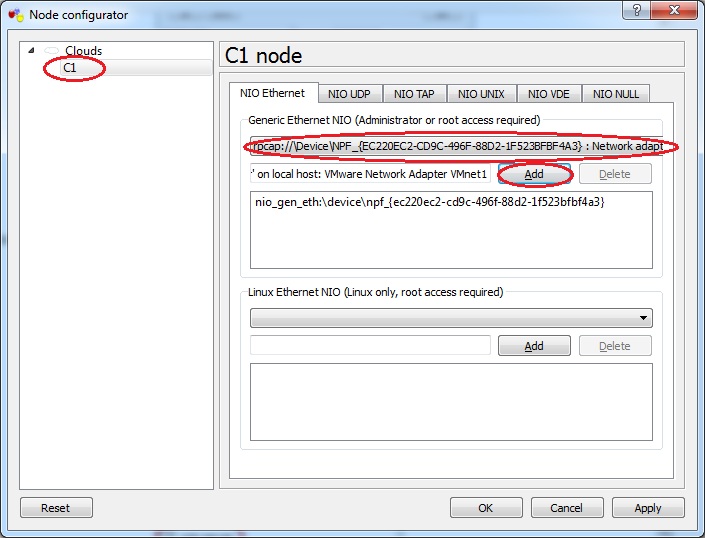

Перетаскиваем его в рабочую область и двойным щелчком мышки заходим в настройки. Выбираем VMnet1 адаптер (если он не отображается, перезагрузите вашу систему), затем apply и ok.

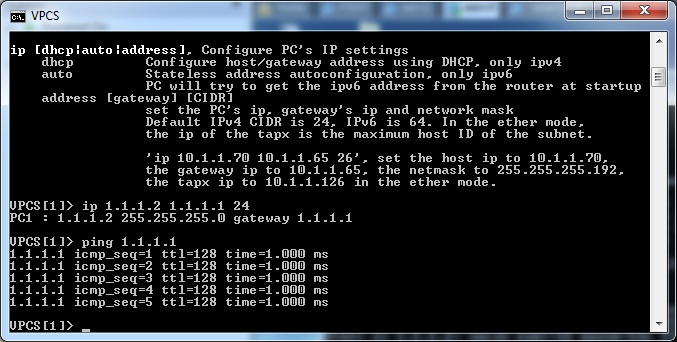

На этом настройка gns3 окончена. Для проверки добавим еще один компьютер, к примеру virtual pc simulator(как это было показано ранее), соединим их через ethernet switch, запустим виртуальную машину в vmware, выдадим ip из одной подсети и запустим ping



Рекомендуется смотреть в HD качестве

7 комментариев:

  1. здравствуйте, огромное спасибо за ваши уроки! Не могли бы вы подсказать по настройки mware в gns3? Построил топологию 1 маршрутизатор, 2 рабочие станции, и коммутатор. С рабочих станций маршрутизатор пигнуется,возможно подключиться по telnet, но вот с маршрутизатора не возможно пропинговать рабочие станции, и станции рабочие не пингуются между собой, в arp-ах всё есть.

    ОтветитьУдалить
    Ответы
    1. хм... возможно брандмауэр не отключен на машинах?

      Удалить
    2. первоначально всё работало, но потом любопытство, и теперь вот такие проблемы. Пробую переустановить vmware

      Удалить
    3. скажите пожалуйста на вкладках DHCP и NAT в Edit -> Virtual network settings что либо отключаем?

      Удалить
    4. custom: specific virtual network и выбираете нужный vmnet

      Удалить
