Видео уроки cisco. Cisco ASA в GNS3

В данном уроке мы поговорим о том, как запускать cisco asa в gns3. Мы будем использовать образ cisco asa 5520 с прошивкой Cisco Adaptive Security Appliance Software Version 8.0(2). Для начала нужно скачать два файла, необходимые для эмуляции. Лучше использовать короткий путь для папки с файлами образа (и название папки - латинскими буквами), к примеру C:\gns3\image.
Переходим к настройке gns3. Открываем Edit->Prefernces->Qemu->ASA

Указываем имя устройства, кол-во оперативной памяти, пути к первому и второму файлу. Нажимаем Save, затем Apply и Ok.

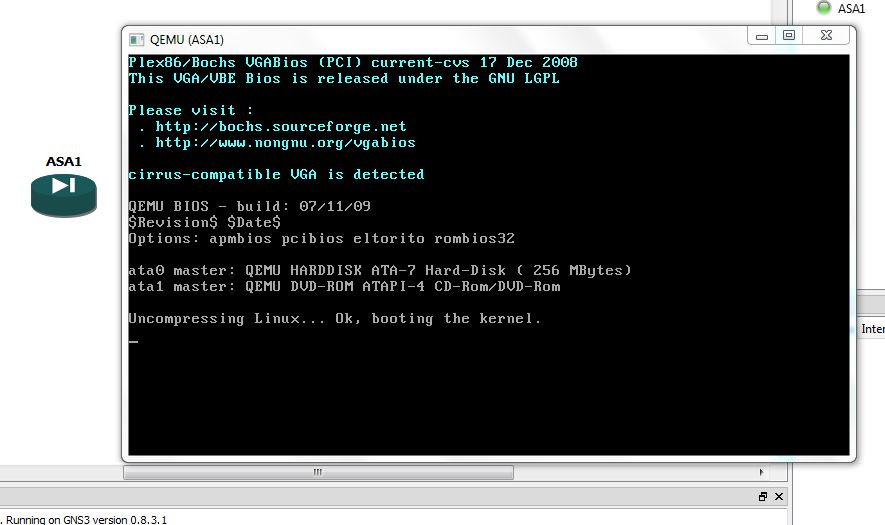

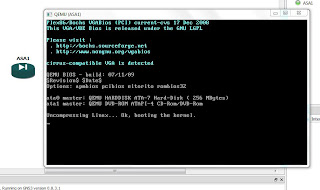

Теперь перетаскиваем из левой колонки (node types) иконку asa firewall в рабочую область. Запустим, в результате выскочит окно

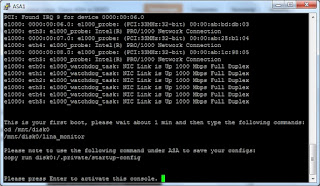

Свернем его и подключимся к ASA по консоли. Откроется еще одно окно, в котором будет отображаться процесс загрузки устройства

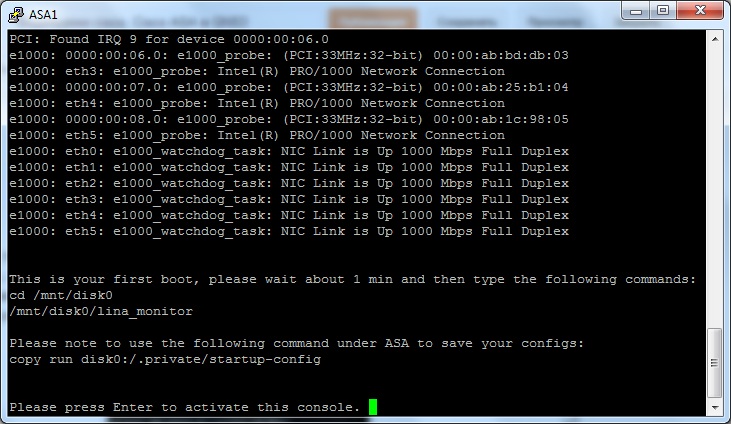

Далее нам будет предложено ввести две строчки, а именно
cd /mnt/disk0
/mnt/disk0/lina_monitor
Копируем их (выделив мышкой строчки) и вставляем (нажав на правую кнопку мыши), после чего продолжится процесс загрузки и в конце появится приглашение ciscoasa>
Чтобы можно было сохранять конфигурацию устройства, для начала надо отформатировать flash
ciscoasa> en
Password:
ciscoasa# format flash
WARNING: Saving activation key file failed. Proceed with operation? [confirm]

Format operation may take a while. Continue? [confirm]

Format operation will destroy all data in "flash:".  Continue? [confirm]
Initializing partition - done!
mkdosfs: /dev/hda1 contains a mounted file system.

System tables written to disk
mount: Mounting /dev/hda1 on /mnt/disk0 failed: Device or resource busy

Format of disk0 complete
WARNING: Restoring security context mode failed.

После этого необходимо выключить (stop) и снова включить(start) устройство. Теперь конфигурацию можно сохранять командой copy running-config disk0:/.private/startup-config

ciscoasa> en
Password:
ciscoasa# copy running-config disk0:/.private/startup-config

Source filename [running-config]?

Destination filename [/.private/startup-config]?
Cryptochecksum: 6e33e06b 255d8b92 90c27d70 9f5b4de4

1471 bytes copied in 3.60 secs (490 bytes/sec)open(ffsdev/2/write/41) failed
open(ffsdev/2/write/40) failed



Не обращайте внимания на ошибку, конфигурация все равно сохранилась. Можете проверить внеся изменения в конфигурацию, сохранить и вновь выключить и включить устройство.

На этом урок закончен. Подписывайтесь на обновления и на мой канал youtube
Рекомендуется смотреть в HD качестве
