Mikrotik в VirtualBox. Функциональный роутер для GNS3.

В этой статье я хотел бы познакомить читателей с отличным (на мой взгляд) роутером фирмы MikroTik. Если кто-то еще не знаком с продуктами этой фирмы, то настоятельно рекомендую! Очень функциональные и в то же время бюджетные устройства. Как мне кажется, это идеально решения для малого и среднего бизнеса.
И самое приятное, их маршрутизатор можно попробовать в VirtualBox, а соответственно использовать в своих сетевых топологиях в GNS3.
Для начала необходимо скачать образ маршрутизатора (RouterOS). Скачать его можно тут выбрав x86 версию.
Скачиваем CD Image и создаем новую виртуальную машину:

256Мб вполне достаточно для маршрутизатора



Включаете необходимое кол-во адаптеров
Отмечаете все необходимые функции
И начинается установка

По окончанию видим следующее
Теперь необходимо настроить ip адрес:
Можно воспользоваться скриптом setup
[mkt@MikroTik] > setup
Setup uses Safe Mode. It means that all changes that are made during setup are
reverted in case of error, or if
Ctrl-C is used to abort setup. To keep changes exit setup using the 'x' key.

[Safe Mode taken]
Choose options by pressing one of the letters in the left column, before dash.
Pressing 'x' will exit current
menu, pressing Enter key will select the entry that is marked by an '*'. You can
abort setup at any time by
pressing Ctrl-C.
Entries marked by '+' are already configured.
Entries marked by '-' cannot be used yet.
Entries marked by 'X' cannot be used without installing additional packages.
r - reset all router configuration
+ l - load interface driver
+ a - configure ip address and gateway
d - setup dhcp client
* s - setup dhcp server
p - setup pppoe client
t - setup pptp client
x - exit menu
your choice [press Enter to setup dhcp server]:

Где в принципе все интуитивно понятно.

Второй способ это вбить настройки руками:
[mkt@MikroTik] > interface print
Flags: D - dynamic, X - disabled, R - running, S - slave
# NAME TYPE MTU
0 R ether1 ether 1500
1 R ether2 ether 1500

[mkt@MikroTik] > interface enable 0
[mkt@MikroTik] > ip address add address=192.168.56.2/24 interface=ether1

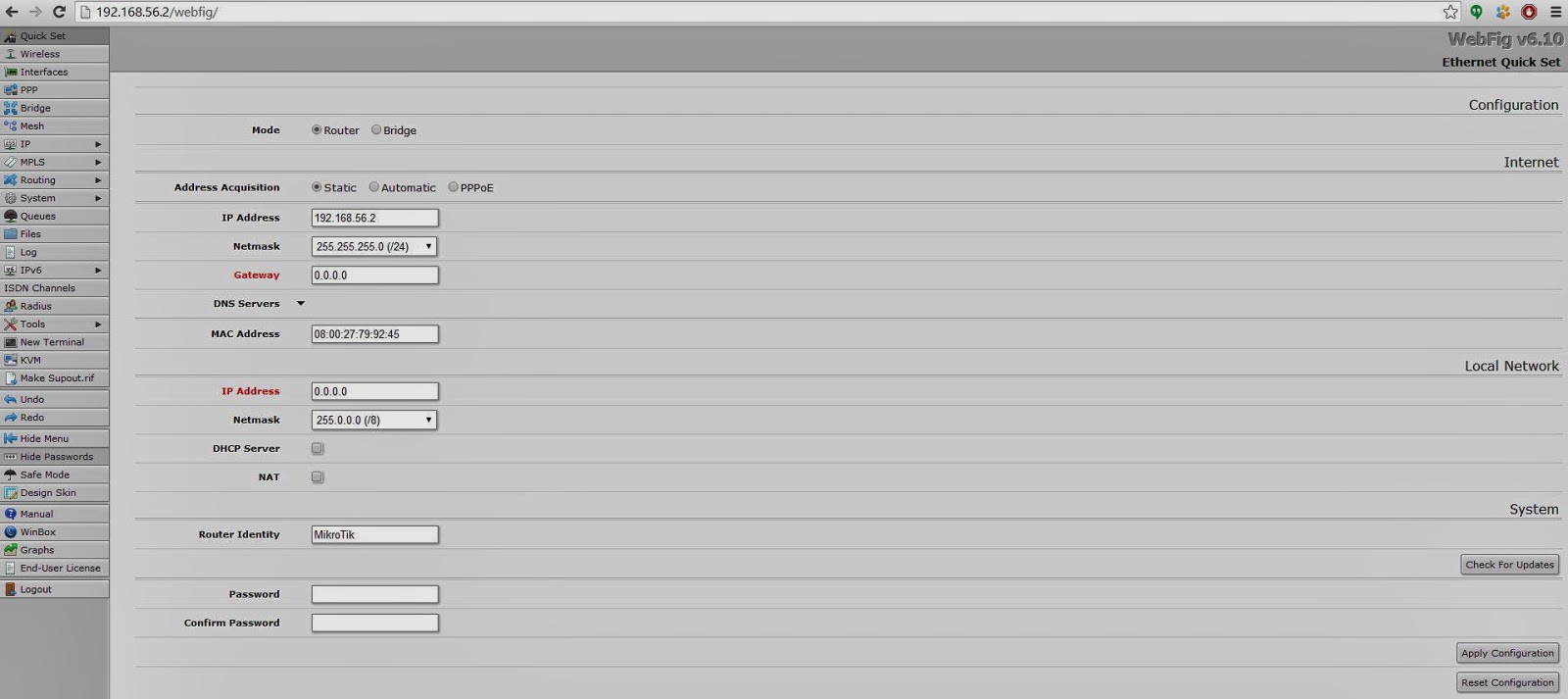

 На этом можно ограничиться и зайти на вебинтерфейс маршрутизатора
Без лицензии полный функционал маршрутизатора доступен в течении 24 часов работы виртуальной машины. Теперь можно использовать роутер в GNS3. Как добавлять VirtualBox в GNS3 я описывал ранее.
Для тех кто заинтересовался MikroTik-ом будет полезно почитать следующий ресурс.
