Видео уроки cisco. Cisco Pix Firewall in GNS3

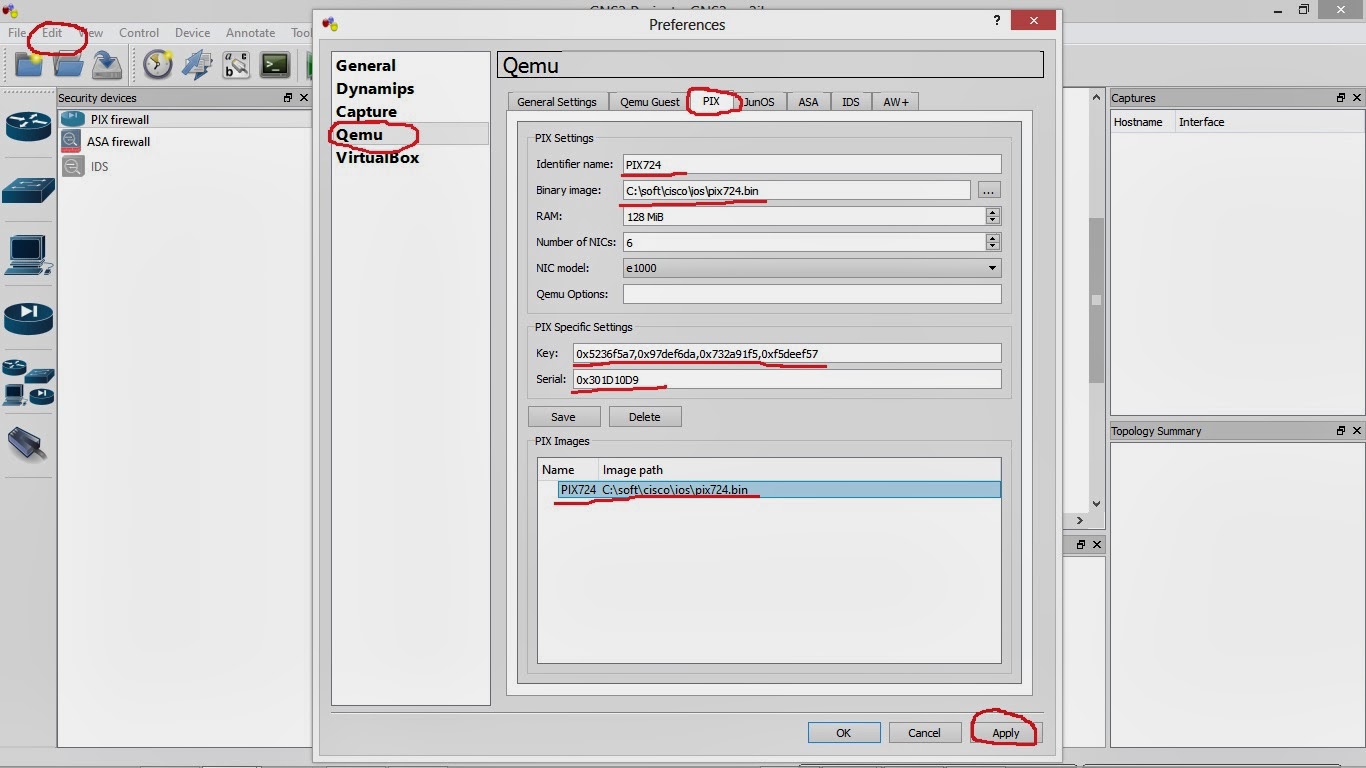

В данной статье мы рассмотрим запуск Cisco PIX Firewall в GNS3. Скачать образ Cisco PIX можно здесь. Перейдем к настройке: Edit->Preferences->Qemu->PIX
Заполняем поля:

  • Identifer name: PIX724
  • Binary image: вставляем скачанный образ pix724.bin
  • key: 0x5236f5a7,0x97def6da,0x732a91f5,0xf5deef57
  • serial: 0x301D10D9
Сохраняем. Перетаскиваем PIX Firewall с левой панели в рабочую область и запускаем, нажав Start

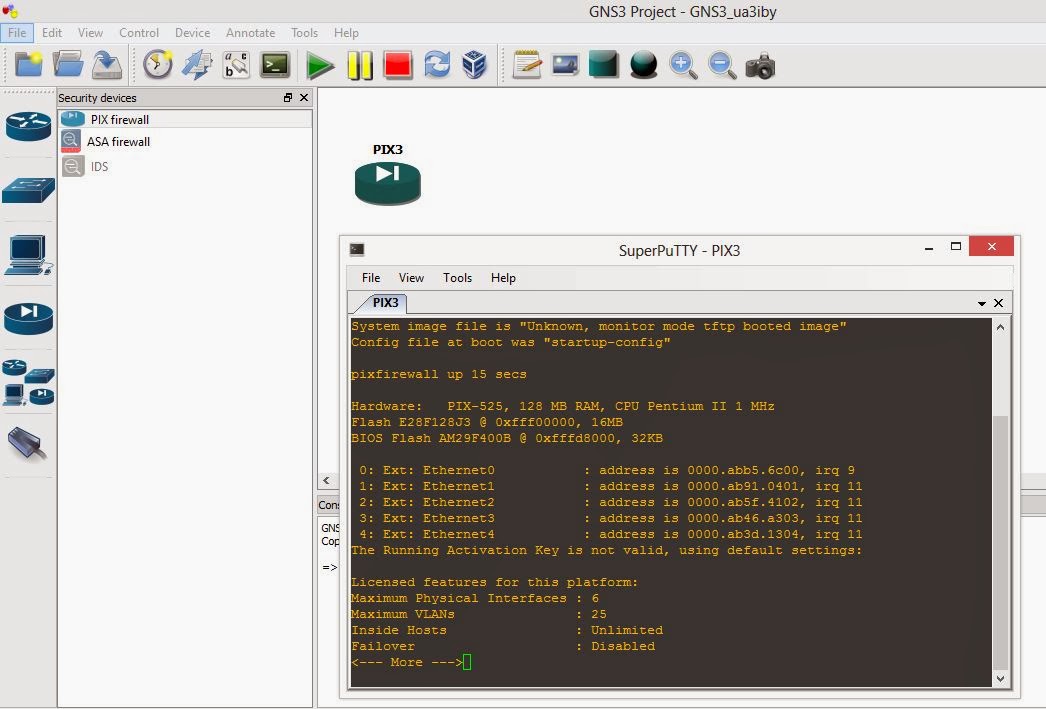

Можно приступать к работе с устройством. Однако для того чтобы расширить функционал, необходимо ввести ключ активации. Если посмотреть доступные функции PIX Firewall с помощью команды show ver, то можно увидеть следующее
Такие функции как Failover или VPN - отключены. Введем ключ активации
pixfirewall# conf t pixfirewall(config)# activation-key 0x5236f5a7 0x97def6da 0x732a91f5 0xf5deef57 The following features available in flash activation key are NOT available in new activation key: Failover is different. flash activation key: Restricted(R) new activation key: Unrestricted(UR) Proceed with update flash activation key? [confirm] The following features available in running activation key are NOT available in new activation key: Failover is different. running activation key: Restricted(R) new activation key: Unrestricted(UR) WARNING: The running activation key was not updated with the requested key. The flash activation key was updated with the requested key, and will become active after the next reload. pixfirewall(config)#

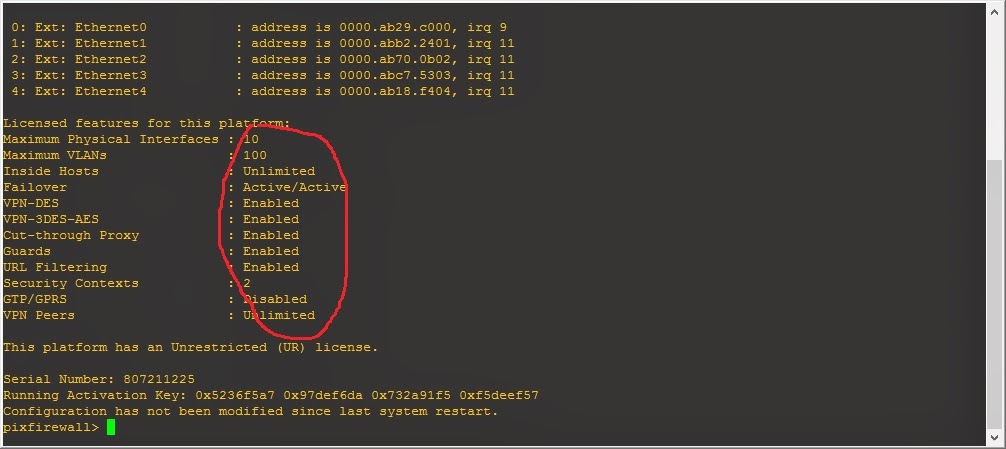

Перезагрузим устройство, нажав Stop, затем снова Start. Еще раз проверим доступные функции с помощью команды show ver
Как видим стало больше доступных функций. Можно приступать к работе.
Рекомендуется смотреть в HD качестве

3 комментария:

  1. А что делать если терминал запускается но постоянно перезагружается. Перезагрузка длятся 5 сек, затем пустой терминал и снова перезагрузка. Подскажите пожалуйста что делать? Заранее благодарен! :)

    ОтветитьУдалить
    Ответы
    1. У меня такая же проблема с аса в новой версии gns. Был бы очень признателен автору за ответ.

      Удалить
  2. Подскажите, почему у меня в Edit->Preferences->Qemu нет вкладок, которые показаны на первом рисунке?

    ОтветитьУдалить
